Бочковые винтовые насосы Lutz B70V-SR, B70V HD-SR
Для жидкостей с вязкостью:
• До 100000 мПа (с пневмоприводом).
• До 20000 мПа (размер 12.1, 25.1 с электродвигателем).
• До 30000 мПа (размер 50.1 с электродвигателем).
Бочковые винтовые насосы Lutz серии B70V-SR, B70V HD-SR комплектуются электродвигателями 230 В или пневмоприводами. Они разработаны для перекачки из бочек и контейнеров как текучих, так и высоковязких жидкостей, в том числе с небольшим содержанием твердых частиц, кристаллизующихся липких жидкостей и термореактивных, взрывоопасных жидкостей.
• Кислоты, щелочи, редкие отходы, масла, лаки, краски.
• Пищевые продукты, напитки, косметика, кремы и т.д.
Могут использоваться в химической, нефтехимической, фармацевтической, косметической и пищевой промышленности, а также при производстве лаков и красок.
Преимущества винтовых насосов Lutz B70V-SR, B70V HD-SR
• Имеют все необходимые сертификаты Европейского Союза, включая взрывозащиту ATEX.
• Обеспечивают постоянный поток жидкости почти без пульсаций.
• Способны перекачивать жидкости с включениями без повреждения твердых частиц.
• Обладают регулируемой производительностью.
• Является самовсасывающим.
• Имеют минимальный износ.
• Допускают непрерывную эксплуатацию.
• Безопасные, удобные и надежные.
• Просто и быстро разбираются к элементам: корпус, подшипниковый узел с торцевым уплотнением, рабочий вал со свободным ротором как перекачивающий элемент, которые легко очистить.
• Удобно монтируются, просты в обслуживании.
• Разработан для работы в тяжелых условиях.
.

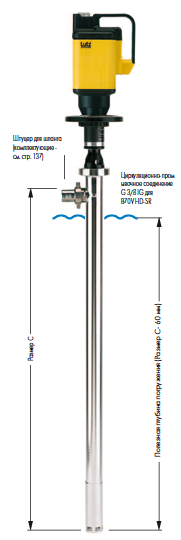

Винтовой насос Lutz B70V-SR
Варианты комплектации насосов Lutz винтовых серий B70V-SR, B70V HD-SR
Выполнение насоса:
PURE – с трехзажимным разъемом Tri-Clamp и статором из PTFE. Все детали, контактирующие с перекачиваемой жидкостью, изготовлены из физиологически безопасных материалов. Насос в исполнении предназначен для использования в производстве пищевых или фармацевтических продуктов и косметики.
Sanitary Plus – с безрезными, разъемными вручную соединениями и статором из PTFE. Все детали, контактирующие с перекачиваемой жидкостью, изготовлены из физиологически безопасных материалов. Конструкция насоса в исполнении SanitaryPlus отличается небольшим количеством деталей и их высокой доступностью, следовательно, более простым обслуживанием, легкой чисткой и дезинфекцией. Данная конструкция насоса соответствует стандарту 3A и предназначена для использования в производстве пищевых или фармацевтических продуктов и косметики.
HD – с постоянным потоком жидкости затвора через соединение промывного контура, предотвращающего образование осадка и засоров в пространстве узла механического уплотнения. Насос в этом исполнении предназначен для перекачки вязких, липких, кристаллизующихся, загрязненных или термореактивных жидкостей, таких как краски и лаки.
Длина погружной части бочкового винтового насоса B70V-SR: стандартно – 1100 мм; на заказ – в диапазоне от 500 до 2 000 мм (только в исполнении с универсальным карданным валом).
Любую комплектную и запасную часть насоса можно приобрести отдельно.
Технические характеристики
| Насос | B70V-SR | |||||||||
 |
Типоразмер: | 12,1 | 12,1 | 12,1 | 25,1 | 25,1 | 25,1 | 50,1 | 50,1 | 50,1 |
| Уплотнение: сальниковое (St) / торцевое (GLRD): | GLRD | GLRD | St | GLRD | GLRD | St | GLRD | GLRD | St | |
| Материал уплотнения: | Графит / CrMo сплав, FPM | Графит / CrMo сплав, FPM | FPM PTFE + мягкая сальниковая набивка, безопасная для пищевых продуктов | Графит / CrMo сплав, FPM | Графит / CrMo сплав, FPM | FPM PTFE + мягкая сальниковая набивка, безопасная для пищевых продуктов | Графит / CrMo сплав, FPM | Графит / CrMo сплав, FPM | FPM PTFE + мягкая сальниковая набивка, безопасная для пищевых продуктов | |
| для B70V HD-D | WC / WC / FPM | WC / WC / FPM | WC / WC / FPM | |||||||
| Рабочий вал: торсионный (TW) / универсальный карданный (GW) | TW | GW | GW | TW | GW | GW | TW | GW | GW | |
| Подача* до, л/час | 12 | 12 | 12 | 25 | 25 | 25 | 50 | 50 | 50 | |
| Давление* до, бар | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | |
|
Температура жидкости до: |
140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | |
|
Материал корпуса насоса: |
нерж. сталь 1.4571/1.4404 | |||||||||
| Диаметр погружной части макс.мм | 54 | 54 | 54 | 54 | 54 | 54 | 54 | 54 | 54 | |
| Наружная резьба напорного патрубка: | G 1 1/2 | G 1 1/2 | G 1 1/2 | G 1 1/2 | G 1 1/2 | G 1 1/2 | G 1 1/2 | G 1 1/2 | G 1 1/2 | |
| Вес, кг | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | |
|
Глубина погружения*, мм |
1 000 | 1 000 | 1 000 | 1 000 | 1 000 | 1 000 | 1 000 | 1 000 | 1 000 | |
| Материал статора NBR light (до 80 ° С) | • | • | • | • | • | • | ||||
| Материал статора FPM (до 140 ° С) | • | • | • | • | • | • | ||||
| Материал статора PTFE (до 140 ° С) | • | ВЗИ • | • | • | ВЗИ • | • | • | ВЗИ • | • | |
| Для B70V HD-SR | ВЗИ • | ВЗИ • | ВЗИ • | |||||||
| Материал ротора: | нерж. сталь 1.4571 | |||||||||
| Материал уплотнения: | FPM | FPM | FPM | FPM | FPM | FPM | FPM | FPM | FPM | |
|
Материал вала: |
нерж. сталь 1.4571 | |||||||||
 |
Електромотор: | MI 4 | MI 4-E | MA II 3 | MA II 5 | MA II 7 |
| Мощность, Вт: | 500 | 500 | 460 | 575 | 795 | |
| Напряжение,В | 230 | 230 | 230 | 230 | 230 | |
| Класс защиты: | IP24 | IP24 | IP54 | IP54 | IP54 | |
| Вес, кг. | 2.8 | 2.8 | 4.6 | 5.4 | 6.6 | |
| Регулятор скорости оборотов: | • |
 |
Пневмомотор | MD1xL | MD2xL |
| Мощность, Вт | 1000 | 1000 | |
| Напряжение, В | 6 | 6 | |
| Робочее давление, бар | 1,0 | 1,4 | |
| Вес, кг | регулируемый |
