Горизонтальные центробежные химические насосы с магнитной муфтой Lutz серии TMR G3 из термопластика и фторированных полимеров предназначены для перекачки различных химических жидкостей низких и средних температур плотностью до 1,8 кг/дм³ и вязкостью до 150 мПа*с, таких как
кислоты (хромовая, азотная) серная), сильные щелочи, растворы солей, даже при содержании малого количества взвешенных умеренно абразивных частиц.
Насосы могут применяться в гальванике, водоподготовке и очистке сточных вод, при производстве печатных плат, для циркуляции в системах с небольшим давлением, процессах пищеварения и солнечных системах. Модель GX можно использовать во взрывоопасных зонах. Герметичные насосы Lutz TMR G3 имеют укрепляющие ребра жесткости и защитный металлический каркас, обеспечивающий дополнительную стабильность и защищающий корпус от механических повреждений, например при колебании давления в системе. Насосы отличаются надежной и простой конструкцией, поэтому техническое обслуживание происходит быстро и без какого-либо специального инструмента. Благодаря запатентованной магнитной системе осевого выравнивания и надежности конструкции, насосы могут использоваться даже в критических условиях при больших сопротивлениях во всасывающей магистрали. Использование запатентованной системы и подшипниковой системы "R" во внутренней структуре позволяет насосам работать без поломок в условиях "сухого хода" ограниченное время. Выполнение корпусов из GFRPP (полипропилена, армированного стекловолокном) и CFF-E-CTFE (этилен-хлор-трифторетилен, укрепленный углеродным волокном), в сочетании с разными материалами подшипников позволяет перекачивать до 85% всех известных химических реагентов.

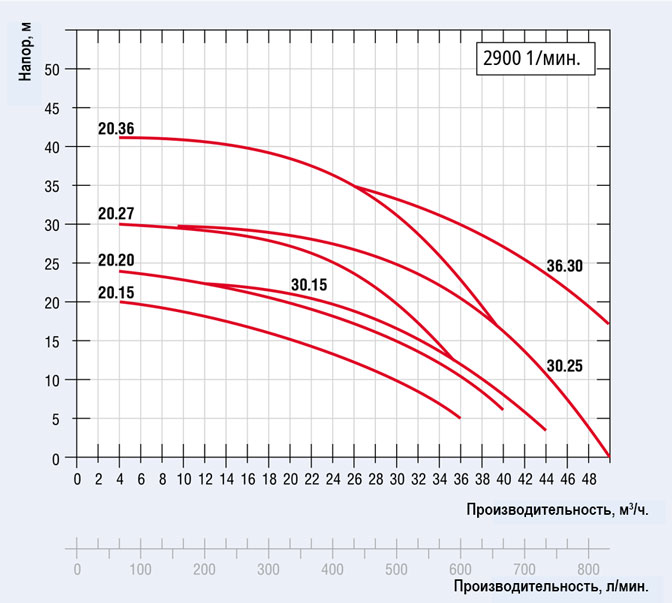

Производительность – до 48 м³/ч, напор – до 42 м.
Режим "сухого хода" Возможна работа всухую за счет использование угольных подшипников скольжение HD |
Подходит для жидкостей с твердыми включениями за счет использования подшипников из карбида кремния |
Коррозионностойкая Подходит для соединений брома и хрома за счет использования подшипников скольжения Rulon® |
Тип | WR | GF | GX |
Категория взрывозащиты (согласно Atex) |
нет | нет | есть |
Корпус (улитка) | PP(полипропилен) армированный углеволокном) |
ECTFE (фторопласт армированный углеволокном) |
ECTFE (фторопласт армированный углеволокном) |
Корпус (задняя часть) | |||
Робочее колесо | |||
Температура перекачиваемой жидкости, °C | -5 до +80 °C | -20 до +100 °C | -20 до +100 °C |
Температура окружающей среды, °C | 0 до +40 °C | -20 до +40 °C | -20 до +40 °C |
Внутренняя структура | R1 X1 N1 | R2 X2 N2 | R2 N2 |
Подшипник скольжения | HD-carbon SiC Rulon® | HD-carbon SiC Rulon® | HD-carbon Rulon® |
Вал | керамика | SiC | SiC |
Опорная втулка | керамика | SiC | SiC |
Уплотнительное кольцо |
FPM1) |
FPM2) | FPM2) |
Болты | нерж. сталь | нерж. сталь | нерж. сталь |
Модель | 20.15 | 20.20 | 20.27 | 20.36 | 30.15 | 30.25 | 36.30 | |||||||||||||||
Исполнение | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | |
Всасывающий патрубок | BSP | G2 AG | G2 AG | G2 AG | G2 AG | G2 AG | G2 AG | G2 AG | ||||||||||||||
Напорный патрубок | BSP | G 1 1/2 AG | G 1 1/2 AG | G 1 1/2 AG | G 1 1/2 AG | G 1 1/2 AG | G 1 1/2 AG | G 1 1/2 AG | ||||||||||||||
Всасывающий напорный фланец | Вход (DN) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||||||||||||||
Выход(DN) | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |||||||||||||||
Плотность макс. | кг/дм3 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 |
Мощность привода | кВт | 2.2 | 3 | 4 | 3 | 4 | 5.5 | 4 | 5.5 | 7.5 | 5.5 | 7.5 | 11 | 4 | 5.5 | 7.5 | 5.5 | 7.5 | 11 | 7.5 | 11 | - |
Тип привода | трехфазный 400 В/50 Гц, IP 55 |
Viton® и Kalrez® зарегистрированы товарные знаки DuPont Performance Elastomers. Rulon® зарегистрированный торговый знак Saint Gobain. AG = наружная резьба IG = внутренняя резьба
