Небольшие химические насосы с магнитным приводом доступны в 5 моделях с резьбовым или соединением для подключения шланга. Небольшой размер, низкий уровень шума и полное
отсутствие уплотнительных компонентов делает его применение идеальным и безопасным для любого специального оборудования.
Насосы TMB имеют сертификат качества ISO 9001:2000.
Применение.
Насосы BASIS идеально подходят для обработки воды, автоматов по продаже льда или напитков. Они могут перекачивать морскую воду, пресную воду, типографские краски, кислоты, щелочи и все другие коррозионные или токсичные жидкости.

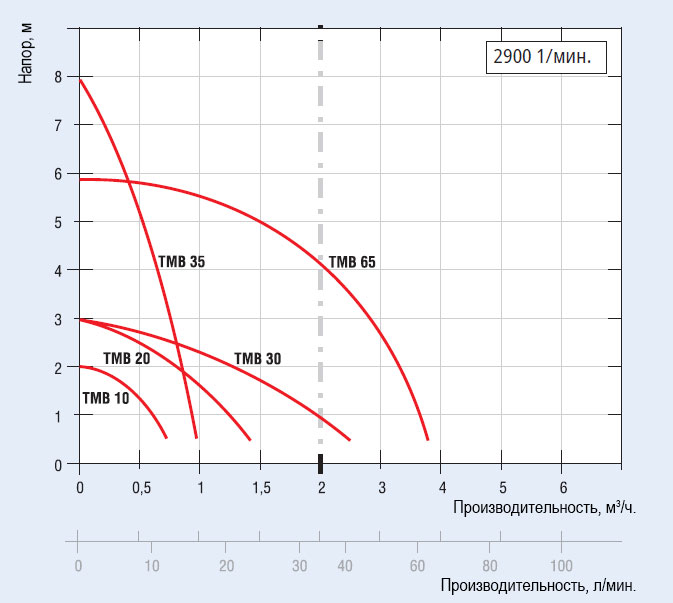

Диапазон насосов TMB включает в себя пять моделей с производительностью от 12 до 70 литров в минуту.

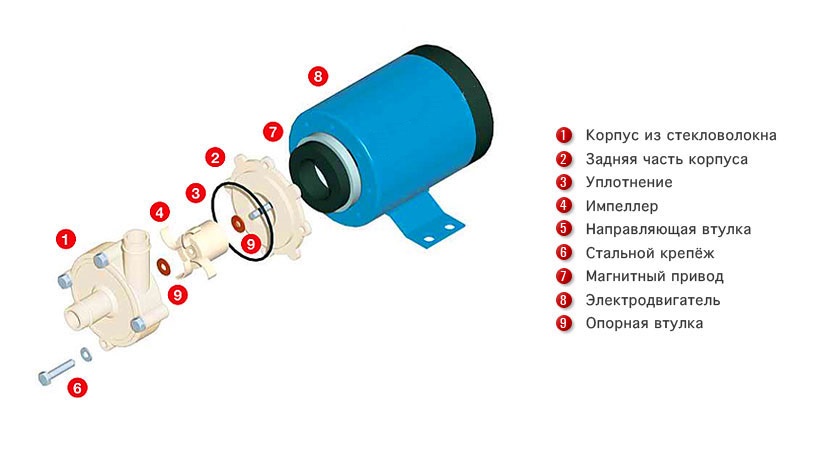

Конструкция
Для передачи крутящего момента с ведущего вала электромотора на ведомый вал используется магнитная муфта, т.е. сила взаимодействия магнитных полей. Данная разработка исключает протекание и механический контакт внутреннего блока (электродвигателя) и внешнего блока (проточная часть насоса). Магнитное поле создается постоянными магнитами (неодим-железо-бор NdFeB), установленными в ведущей и ведомой полумуфтах. Проточная часть насосов не содержит металлических элементов, которые контактируют с перекачиваемой жидкостью.
Преимущества использования магнитной муфты:
✓ Герметичность (позволяет сохранять чистоту перекачиваемого продукта);
✓ Долговечность (не имеет изнашиваемых деталей, срок службы определяется сроком службы магнитов, не менее 15 лет);
✓ Отсутствие технического обслуживания;
✓ Низкое потребление энергии.
Ограничение при эксплуатации
Не допускать работы в режиме сухого хода
Перекачка грязных жидкостей, а также жидкостей, содержащих твердые частицы.
Тип |
ТМВ 10 |
ТМВ20-30-35-65 | ТМВ 35 |
Конструкция |
WR | WR | GF |
Корпус (улитка) | PP (полипропилен армированный стекловолокном) |
PP (полипропилен армированный стекловолокном) |
ETCFE (фторопласт армированный углеволокном) |
Корпус (задняя часть) | |||
Робочее колесо | |||
Температура перекачиваемой жидкости, °C | 0 до +60 °C | 0 до +60 °C | 0 до +110 °C |
Наружная среда | 0 до +45 °C | 0 до +45 °C | 0 до +45 °C |
Внутренняя структура | N1 | N1 | N1 |
Подшипник скольжения | - | Rulon® | Rulon® |
Вал | нерж. сталь | керамика | керамика |
Опорная втулка | Rulon® | керамика | керамика |
Уплотнительное кольцо | FPM | FPM | FPM |
Болты | нерж. сталь | нерж. сталь | нерж. сталь |
Модель | TMB 10 | TMB 20 | TMB 30 | TMB 35 | TMB 65 | |
Всасывающий патрубок | BSP | - | G 3/4" AG | G 3/4" AG | G 1/2" AG | G 1" AG |
Напорный патрубок | BSP | G 3/4" AG | G 3/4" AG | G 3/8" AG | G 1" AG | |
Штуцер | Всасывающий (мм) | 14 | 18 | 20 | 18 | 26 |
Напорный (мм) | 14 | 17 | 20 | 18 | 26 | |
Мощность привода (IEC) 50 Гц | Вт | 15 | 29 | 57 | 57 | 97 |
Тип привода | Однофазный 230 В/50 Гц |
Viton® и Kalrez® зарегистрированы товарные знаки DuPont Performance Elastomers. Rulon® зарегистрированный торговый знак Saint Gobain. AG = наружная резьба IG = внутренняя резьба
