Горизонтальные центробежные насосы Lutz
Химические центробежные насосы с магнитной муфтой Lutz AM разработаны для перекачки химикатов с низкими и средними температурами плотностью до 1,8 кг/м³ и вязкостью до 40
мПа*с, таких как кислоты (хромовая, азотная, серная), сильные щелочи, растворы солей (гидроксид натрия) с малым содержанием твердых включений, а также для циркуляции в системах с небольшим давлением. Модель GX можно использовать во взрывоопасных зонах. Моноблочные насосы Lutz AM герметические, отличаются надежной конструкцией и компактными размерами. Использование корпусов из полипропилена, армированного стекловолокном и ECTFE, в сочетании с различными материалами подшипников, позволяет перекачивать до 85% всех известных химических реагентов.
Серия AM: компактная и универсальная для небольших объемов.
• Небольшие размеры, высокая производительность Насосы серии AM обеспечивают производительность. до 200 л/мин. и напор макс. до 11 м, имеют компактные размеры, перекачивающие жидкости плотностью до 1.8 кг/дм³ и вязкостью до 40 мПа·с
• Режим "сухого хода"
Версия "R" допускает ограниченную работу насоса без поломок на "сухом ходу" (WR и GF)
• Коррозионная стойкость
Версия "N" гарантирует химическую стойкость к бромным и хромовым соединениям.
• Малое время простоев
Версия “X“ допускает перекачку жидкостей, содержащих до 5% твердых частиц
• Различные варианты присоединений
По желанию со шланговым, резьбовым или фланцевым.
• Также для горючих сред
Модели насосов из материала GX соответствуют нормам безопасности ATEX
Система подшипников насосов серии AM
 |
||
| Режим "сухого хода" Возможна работа всухую за счет использование угольных подшипников скольжение HD |
Подходит для жидкостей с твердыми включениями за счет использования подшипников из карбида кремния |
Коррозионностойкая Подходит для соединений брома и хрома за счет использования подшипников скольжения Rulon® |

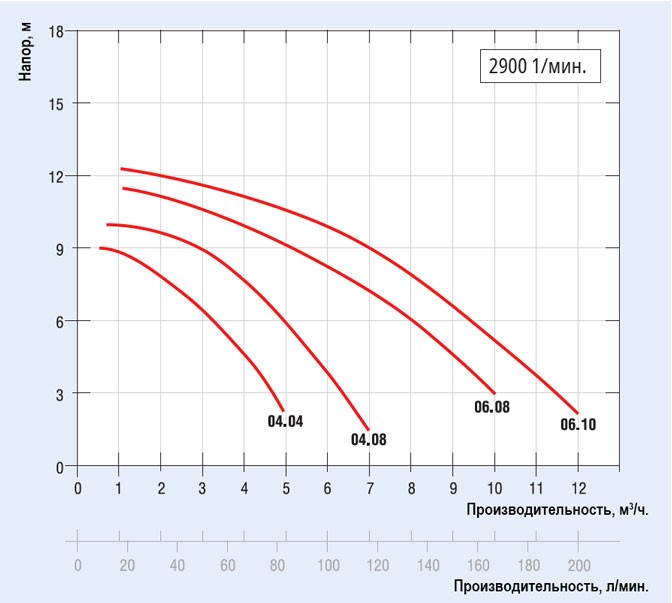

Рабочая кривая
|
Тип |
WR |
GF | GX |
|
Категория взрывозащиты (согласно Atex) |
нет | нет | есть |
| Корпус (улитка) | ECTFE (фторопласт армированный углеволокном) |
ECTFE (фторопласт армированный углеволокном) |
ECTFE (фторопласт армированный углеволокном) |
| Корпус (задняя часть) | |||
| Робочее колесо | |||
| Температура перекачиваемой жидкости, °C | -5 до +80 °C | -20 до +100 °C | -20 до +100 °C |
| Температура окружающей среды, °C | 0 до +40 °C | -20 до +40 °C | -20 до +40 °C |
| Внутренняя структура | R1 X1 N1 | R2 X2 N2 | R2 N2 |
| Подшипник скольжения | HD-carbon SiC Rulon® HD-carbon- | HD-carbon SiC Rulon® HD-carbon | HD-carbon Rulon® |
| Вал | керамика | SiC | SiC |
| Опорная втулка | керамика | SiC | SiC |
| Уплотнительное кольцо |
FPM1) |
FPM2) | FPM2) |
| Болты | нерж. сталь | нерж. сталь | нерж. сталь |
| Модель | 04.04 | 04.08 | 06.08 | 06.10 | |||||||||
| Исполнение мотора | N | P | S | N | P | S | N | P | S | N | P | S | |
| Всасывающий патрубок | BSP | G 3/4IG | G 1 AG | G 1 1/4 AG | G 1 1/4 AG | ||||||||
| Напорный патрубок | BSP | G 3/4 AG | G 1 AG | G 1 1/4 AG | G 1 1/4 AG | ||||||||
| Штуцер |
мм |
25,5 | - | - | - | ||||||||
| Всасывающий и напорный фланец | DN | - | 25 | 32 | 32 | ||||||||
| Плотность макс. | кг/дм3 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 |
| Производительность привода | кВт | 0,18 | 0,25 | 0,37 | 0,25 | 0,37 | 0,55 | 0,37 | 0,55 | 0,75 | 0,55 | 0,75 | 1,1 |
| Тип привода | трехфазный 400 В/50 Гц, IP 55 (однофазный 230 В/50 Гц) | ||||||||||||
Viton® и Kalrez® зарегистрированы товарные знаки DuPont Performance Elastomers. Rulon® зарегистрированный торговый знак Saint Gobain. AG = наружная резьба IG = внутренняя резьба
