Химические центробежные насосы с магнитной муфтой Lutz TMR G2
Химические центробежные насосы с магнитной муфтой Lutz TMR G2 из термопластика и фторированных полимеров предназначены для перекачки при низких и средних рабочих
температурах различных химических жидкостей плотностью до 1,8 кг/дм³ и вязкостью до 150 мПа*с, таких как кислоты (хромовая, азотная, серная), сильные щелочи, растворы солей
(гидроксид натрия), даже если они содержат небольшое количество взвешенных умеренно абразивных частиц и примесей, а также для циркуляции в системах с небольшим давлением. Модель GX можно использовать во взрывоопасных зонах.
Насосы Lutz TMR G2 являются герметичными, отличаются надежной конструкцией и благодаря запатентованной магнитной системе осевого выравнивания могут использоваться даже в критических условиях при больших опорах во всасывающей магистрали. Использование запатентованной системы и подшипниковой системы "R" во внутренней структуре позволяет насосам работать без поломок в условиях "сухого хода" ограниченное время. Выполнение корпусов из GFRPP (полипропилена, армированного стекловолокном) и CFF-E-CTFE (этилен-хлор-трифторетилен, укрепленный углеродным волокном), в сочетании с разными материалами подшипников позволяет перекачивать до 85% всех известных химических реагентов.
Производительность – до 30 м³/ч, напор – до 30 м.
Система подшипников насосов серии TMR G2
 |
||
| Режим "сухого хода" Возможна работа всухую за счет использование угольных подшипников скольжение HD |
Подходит для жидкостей с твердыми включениями за счет использования подшипников из карбида кремния |
Коррозионностойкая Подходит для соединений брома и хрома за счет использования подшипников скольжения Rulon® |

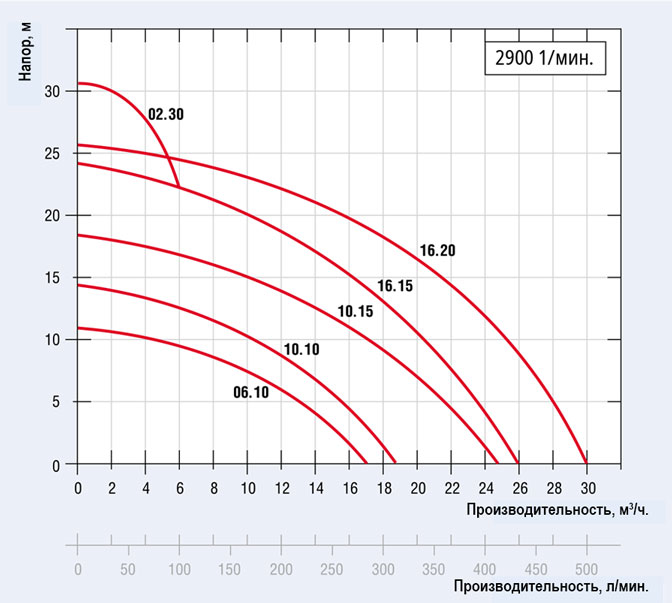

Рабочая кривая
|
Тип |
WR |
GF | GX |
|
Категория взрывозащиты (согласно Atex) |
нет | нет | есть |
| Корпус (улитка) | PP(полипропилен) армированный углеволокном) |
PP(полипропилен) армированный углеволокном) |
ECTFE (фторопласт армированный углеволокном) |
| Корпус (задняя часть) | |||
| Робочее колесо | |||
| Температура перекачиваемой жидкости, °C | -5 до +80 °C | -30 до +100 °C | -30 до +100 °C |
| Температура окружающей среды, °C | 0 до +40 °C | -20 до +40 °C | -20 до +40 °C |
| Внутренняя структура | R1 X1 N1 | R2 X2 N2 | R2 N2 |
| Подшипник скольжения | HD-carbon SiC Rulon® | HD-carbon SiC Rulon® | HD-carbon Rulon® |
| Вал | керамика | SiC | SiC |
| Опорная втулка | керамика | SiC | SiC |
| Уплотнительное кольцо |
FPM1) |
FPM2) | FPM2) |
| Болты | нерж. сталь | нерж. сталь | нерж. сталь |
| Модель | 06.10 | 10.10 | 10.15 | 16.15 | 16.20 | 02.30 | |||||||||||||
| Исполнение мотора | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | |
| Всасывающий патрубок | BSP | G 1 1/2 AG | G 1 1/2 AG | G 1 1/2 AG | G 1 1/2 AG | G 1 1/2 AG | G 1 1/2 AG | ||||||||||||
| Напорный патрубок | BSP |
G 1 1/4 AG |
G 1 1/4 AG |
G 1 1/4 AG |
G 1 1/4 AG |
G 1 1/4 AG |
G 1 1/4 AG |
||||||||||||
| Всасывающий напорный фланец | Вход (DN) | 40 | 40 | 40 | 40 | 40 | 40 | ||||||||||||
| Выход(DN) | 32 (40*) | 32 (40*) | 32 (40*) | 32 (40*) | 32 (40*) | 32 (40*) | |||||||||||||
| Плотность макс. | кг/дм3 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.1 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 |
| Мощность привода | кВт | 0.55 | 0.75 | 1.1 | 0.75 | 1.1 | 1.5 | 1.1 | 1.5 | 2.2 | 1.5 | 2.2 | 3 | 2.2 | 3 | - | 2.2 | 3 | - |
|
Тип привода |
трехфазный 400 В/50 Гц, IP 55 (однофазный 230 В/50 Гц <3 кВт) | ||||||||||||||||||
Viton® и Kalrez® зарегистрированы товарные знаки DuPont Performance Elastomers. Rulon® зарегистрированный торговый знак Saint Gobain. AG = наружная резьба IG = внутренняя резьба
