Lutz вертикальный погружной центробежный насос В80 КМЭ
Компактный и экономный
Конструкционные преимущества
• Моноблочная конструкция в компактном исполнении
• Различные варианты подшипников скольжения
• Легко обслуживаемая компактная конструкция.
• Все контактирующие с жидкостью части из коррозионностойких пластиков
• Возможно изготовление из износостойких материалов и приводной муфты.
• Составной "фонарь" для удобства обслуживания электродвигателя
• Малая вибрация за счет специальной системы самоцентрирования
• Глубина погружения от 600 до 1500 мм.
Сфера использования
Насосы серии B80 KME были разработаны как вертикальные центробежные агрегаты для полупогружной установки в контейнерах и ваннах.
Моноблочная конструкция на подшипниках трения подходит для перекачки и циркуляции нейтральных и агрессивных жидкостей в химической промышленности, гальванике и подготовке поверхности, в моющих установках и процессах водоподготовки.
Они также могут использоваться в очистных промышленных установках и муниципальных очистных сооружениях или как циркуляционные насосы в установках очистки газов и теплообменников.
Полузагрузочный метод установки конструкции
Решения для производства оборудования
Инновационная конструкция
❶ Трехфазный электродвигатель
в соответствии с IEC стандартом Возможны специальные исполнения по вольтажу и классу защиты.
❷ Приводная муфта
❸ Составной монтажный модуль ("фонарь") Объединение посадочного места и соединительного элемента в единый узел предотвращает вибрацию двигателя и насоса. Идеален для установки в условиях ограниченного пространства.
❹ Статико-динамическое уплотнение
Пластиковое кольцо, работающее без соприкосновения с жидкостью и защищающее двигатель и окружающую среду от проникновения газов и паров жидкости при давлении до 60 мбар.
❺ Вал насоса
В коррозионностойкой оболочке из PE или PTFE.
❻ Подшипниковый узел с подшипником скольжения
По желанию из PTFE (политетрафторэтилен)/стекла и керамики (PTFE/Al2O3) для общего применения или SiC/SiC (карбид кремния) для абразивных сред, прочных
щелочных растворов, фтористых соединений и т.п.
❼ Улитка насоса и рабочее колесо Выполнены из коррозионностойких пластиков, армированных стекло- или углеволокном.
❽ Фильтр (опция) Нижний фильтр с 3-х мм сеткой.
❶ Электродвигатель по стандарту IEC 400 В, 50-60 Гц, IP55/F доступные варианты:
N (для макс. плотности 1.1 кг/дм3)
P (для макс. густоты 1.35 кг/дм3)
S (для макс. густоты 1.8 кг/дм3)
❷ Муфта и монтажный фонарь
Приводная муфта с блокировочным устройством фиксируется между половинками монтажного
"фонаря" в радиальном и осевом направлении.
Составляющий фонарь позволяет быстро и просто
присоединять/отсоединять двигатель в момент монтажа или ремонта.
❸ Улитка и рабочее колесо
в двух исполнениях по материалу
WR: Полипропилен (PP), устойчивый к большинству химически агрессивных сред. Полипропилен
армированный стекловолокном, которое обеспечивает большую механическую и термическую стойкость.
FC: Поливинилденфторид (PVDF), комбинирующий в себе уникальную химическую и абразивную стойкость.
При армировании углеволокном достигается высокая точность геометрических размеров
конструкции и механическая прочность при сохранении химической стойкости.
KME | ||
Подача: | м3/час | 7 до 50 |
Давление: | м | 11 до 40 |
Температура жидкости: | макс. | °C 90 |
Плотность: макс. | кг/дм3 | 1.8 |
Глубина погружения: | мм | 600 до 1500 |
Динамическая вязкость: | макс. мПа * с | 75 |
Деталь | WR | FC |
Улитка | PP/GF | PVDF/CF |
Робочее колесо | PP/GF | PVDF/CF |
Оболочка валу | PP | PTFE |
Погружная колонна/напорная труба | PP | PVDF |
Напорный/всасыватель. патрубок | PP | PVDF |
Опорная плита | PP | PP |
Монтажный фонарь | PP/GF | PP/GF |
Уплотнение | FKM/EPDM | FKM/EPDM |
Болты в погружной части | PVDF | PVDF |
Температурные пределы °C в зависимости от глубины погружения | |||||||
Деталь | HME | KME | |||||
Глубина погружения, мм | 275 | 450 | 600 | 800 | 1000 | 1250 | 1500 |
Температура жидкости, что перекачивается, °C | |||||||
WR | 70 | 65 | 55 | 50 | |||
FC | 90 | 85 | 75 | 65 | |||
Температура окружающей среды, °C | |||||||
WR | 0 до 40 | ||||||
FC | -10 до 40 | 0 до 40 |
Серия | |
HME | 275 до 450 мм |
KME | 600, 800, 1000, 1250 до 1500 мм |

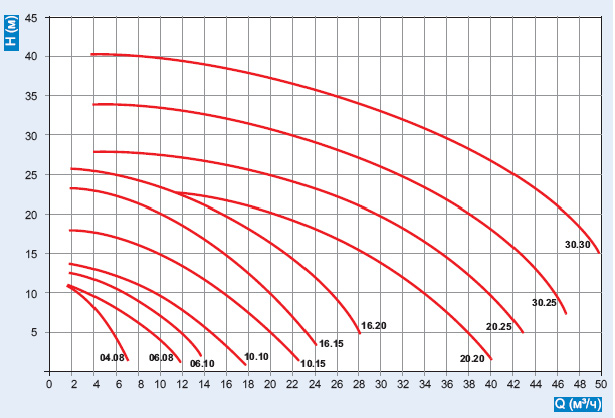

Модель насоса | 04.08 | 06.08 | 06.10 | 10.10 | 10.15 | 16.15 | 16.20 | 20.20 | 20.25 | 30.25 | 30.30 | |||||||||||||||||||||||
Тип мотора | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | N | P | S | |
Мощность (IEC) 50 Hz | кВт | - | 0.37 | 0.55 | 0.37 | 0.55 | 0.75 | 0.55 | 0.75 | 1.1 | 0.75 | 1.1 | 1.5 | 1.1 | 1.5 | 2.2 | 1.5 | 2.2 | 3 | 2.2 | 3 | 4 | 3 | 4 | 5.5 | 4 | 5.5 | 7.5 | 5.5 | 7.5 | - | 7.5 | - | - |
Плотность макс. | кг/дм3 | 1.35 | 1.8 | 1.1 | 1.35 | 1.8 | 1.1 | 1.35 | 1.8 | 1.1 | 1.35 | 1.8 | 1.1 | 1.35 | 1.6 | 1.1 | 1.35 | 1.8 | 1.1 | 1.35 | 1.8 | 1.8 | 1.35 | 1.8 | 1.1 | 1.35 | 1.8 | 1.1 | 1.35 | - | 1.1 | - | - | |
Вход | BSP | G 1 OT | G 1 1/4 OT | G 1 1/4 OT | G 1 1/2 OT | G1 1/2 OT | G 1 1/2 OT | G 1 1/2 OT | G 2 OT | G 2 OT | G 2 OT | G 2 OT | ||||||||||||||||||||||
ISO(DN) | 25 | 32 | 32 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | |||||||||||||||||||||||
Выход HME |
BSP | G 1 OT | G 1 1/4 OT | G 1 1/4 OT | G 1 1/4 OT | G 1 1/4 OT | G 1 1/4 OT | G 1 1/4 OT | G 1 1/2 OT | G 1 1/2 OT | G 1 1/2 OT | G 1 1/2 OT | ||||||||||||||||||||||
ISO(DN) | 25 | 32 | 32 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | 40 | |||||||||||||||||||||||
Выход KME | BSP | G 3/4 OT | G 3/4 OT | G 1 OT | G 1 OT | G 1 OT | G 1 1/4 OT | G 1 1/4 OT | G 1 1/2 OT | G 1 1/2 OT | G 1 1/2 OT | G 1 1/2 OT | ||||||||||||||||||||||
ISO(DN) | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 40 | 40 | 40 | 40 | |||||||||||||||||||||||
Мотор | 3 фазы, 400 В/50 Гц, IP 55 (1 фаза 230 В/50 Гц <3 кВт) |
