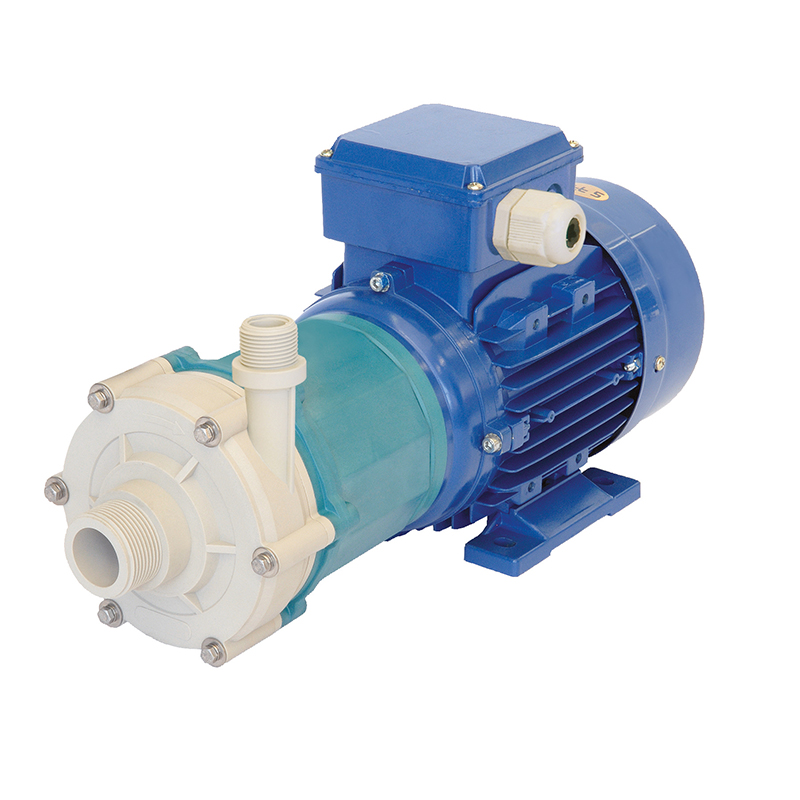

Горизонтальні відцентрові насоси Lutz
Хімічні відцентрові насоси з магнітною муфтою Lutz AM розроблені для перекачування хімікатів з низькими та середніми температурами щільністю до 1,8 кг/м³ та в'язкістю до 40
мПа*с, таких як кислоти (хромова, азотна, сірчана), сильні луги, розчини солей ( гідроксид натрію) з малим вмістом твердих включень, а також для циркуляції в системах з невеликим тиском. Модель GX можна використовувати у вибухонебезпечних зонах. Моноблочні насоси Lutz AM є герметичними, відрізняються надійною конструкцією та компактними розмірами. Використання корпусів з поліпропілену, армованого скловолокном, та ECTFE, у поєднанні з різними матеріалами підшипників, дозволяє перекачувати до 85% усіх відомих хімічних реагентів.
Серія AM: компактні та універсальні для невеликих обсягів
• Невеликі розміри, висока продуктивність Насоси серії AM забезпечують продуктивність.макс. до 200 л/хв. та напор макс. до 11 м, мають компактні розміри, що перекачують рідини щільністю до 1.8 кг/дм³ та в'язкістю до 40 мПа·с
• Режим "сухого ходу"
Версія “R“ допускає обмежену роботу насоса без поломок на “сухому ходу“ (WR та GF)
• Корозійна стійкість
Версія "N" гарантує хімічну стійкість до бромних та хромових сполук
• Малий час простоїв
Версія “X“ допускає перекачування рідин,містять до 5% твердих частинок
• Різні варіанти приєднань
За бажанням зі шланговим, різьбовим або фланцевим.з'єднанням
• Також для горючих середовищ
Моделі насосів із матеріалу GX відповідають нормам безпеки ATEX
Система підшипників насосів серії AM
 |
||
| Режим "сухого ходу" Можлива робота всуху за рахунок використання вугільних підшипників ковзання HD |
Підходить для рідин із твердими включеннями за рахунок використання підшипників з карбіду кремнію |
Корозійностійка Підходить для з'єднань брому та хрому за рахунок використання підшипників ковзання Rulon® |
Робоча крива
|
Тип |
WR |
GF | GX |
|
Категорія вибухозахисту (по ATEX) |
немає | немає | так |
| Корпус (равлик) | ECTFE (фторопласт армований вуглеволокном) |
ECTFE (фторопласт армований вуглеволокном) |
ECTFE (фторопласт армований вуглеволокном) |
| Корпус (задня частина) | |||
| Робоче колесо | |||
| Рідина, що перекачується | -5 до +80 °C | -20 до +100 °C | -20 до +100 °C |
| Зовнішнє середовище | 0 до +40 °C | -20 до +40 °C | -20 до +40 °C |
| Внутрішня структура | R1 X1 N1 | R2 X2 N2 | R2 N2 |
| Підшипник ковзання | HD-carbon SiC Rulon® HD-carbon- | HD-carbon SiC Rulon® HD-carbon | HD-carbon Rulon® |
| Вал | кераміка | SiC | SiC |
| Опорна втулка | кераміка | SiC | SiC |
| Ущільнювальне кільце |
FPM1) |
FPM2) | FPM2) |
| Болти | нерж. сталь | нерж. сталь | нерж. сталь |
| Модель | 04.04 | 04.08 | 06.08 | 06.10 | |||||||||
| Виконання двигуна | N | P | S | N | P | S | N | P | S | N | P | S | |
| Всмоктувальний патрубок | BSP | G 3/4IG | G 1 AG | G 1 1/4 AG | G 1 1/4 AG | ||||||||
| Напірний патрубок | BSP | G 3/4 AG | G 1 AG | G 1 1/4 AG | G 1 1/4 AG | ||||||||
| Штуцер |
мм |
25,5 | - | - | - | ||||||||
| Всмоктуючий та напірний фланець | DN | - | 25 | 32 | 32 | ||||||||
| Щільність макс. | кг/дм3 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 | 1.05 | 1.35 | 1.8 |
| Потужність приводу | кВт | 0,18 | 0,25 | 0,37 | 0,25 | 0,37 | 0,55 | 0,37 | 0,55 | 0,75 | 0,55 | 0,75 | 1,1 |
| Тип приводу | трифазний 400 В/50 Гц, IP 55 (однофазний 230 В/50 Гц) | ||||||||||||
Viton® та Kalrez® зареєстровані товарні знаки DuPont Performance Elastomers. Rulon® зареєстрований торговий знак Saint Gobain. AG = зовнішнє різьблення IG = внутрішнє різьблення
