Серія TMB


Невеликі хімічні насоси з магнітним приводом доступні в 5 моделях з різьбовим або з'єднанням для підключення шланга. Невеликий розмір, низький рівень шуму та повнаcarousel basis tmb argal pumps family.jpg t відсутність ущільнювальних компонентів роблять його застосування ідеальним та безпечним для будь-якого спеціального обладнання.
Насоси TMB мають сертифікат якості ISO 9001:2000.

                                                        Застосування.
Насоси BASIS ідеально підходять для обробки води, автоматів з продажу льоду або напоїв. Вони можуть перекачувати морську воду, прісну воду, друкарські фарби, кислоти, луги та всі інші корозійні або токсичні рідини.
Діапазон насосів TMB включає п'ять моделей з продуктивністю від 12 до 70 літрів в хвилину.

                                                        Конструкція
Для передачі моменту, що крутить, з провідного валу електромотора на ведений вал використовується магнітна муфта, тобто сила взаємодії магнітних полів. Дана технологія виключає протікання та механічний контакт внутрішнього блоку (електродвигуна) та зовнішнього блоку (проточна частина насоса). Магнітне поле створюється постійними магнітами (неодим-залізо-бір NdFeB) встановленими у провідній та веденій напівмуфтах. Проточна частина насосів не містить металевих елементів, які контактують з рідиною, що перекачується.
                                                     Переваги використання магнітної муфти:

  • Герметичність (дозволяє зберігати чистоту продукту, що перекачується);
  • Довговічність (не має деталей, що зношуються, термін служби визначається терміном служби магнітів, не менше 15 років);
  • Відсутність технічного обслуговування;
  • Низьке споживання енергії.

                                                    Обмеження під час експлуатації

  • Не допускати роботи в режимі сухого ходу
  • Перекачування брудних рідин, а також рідин, що містять тверді частки.

Конструкція насоса TMB

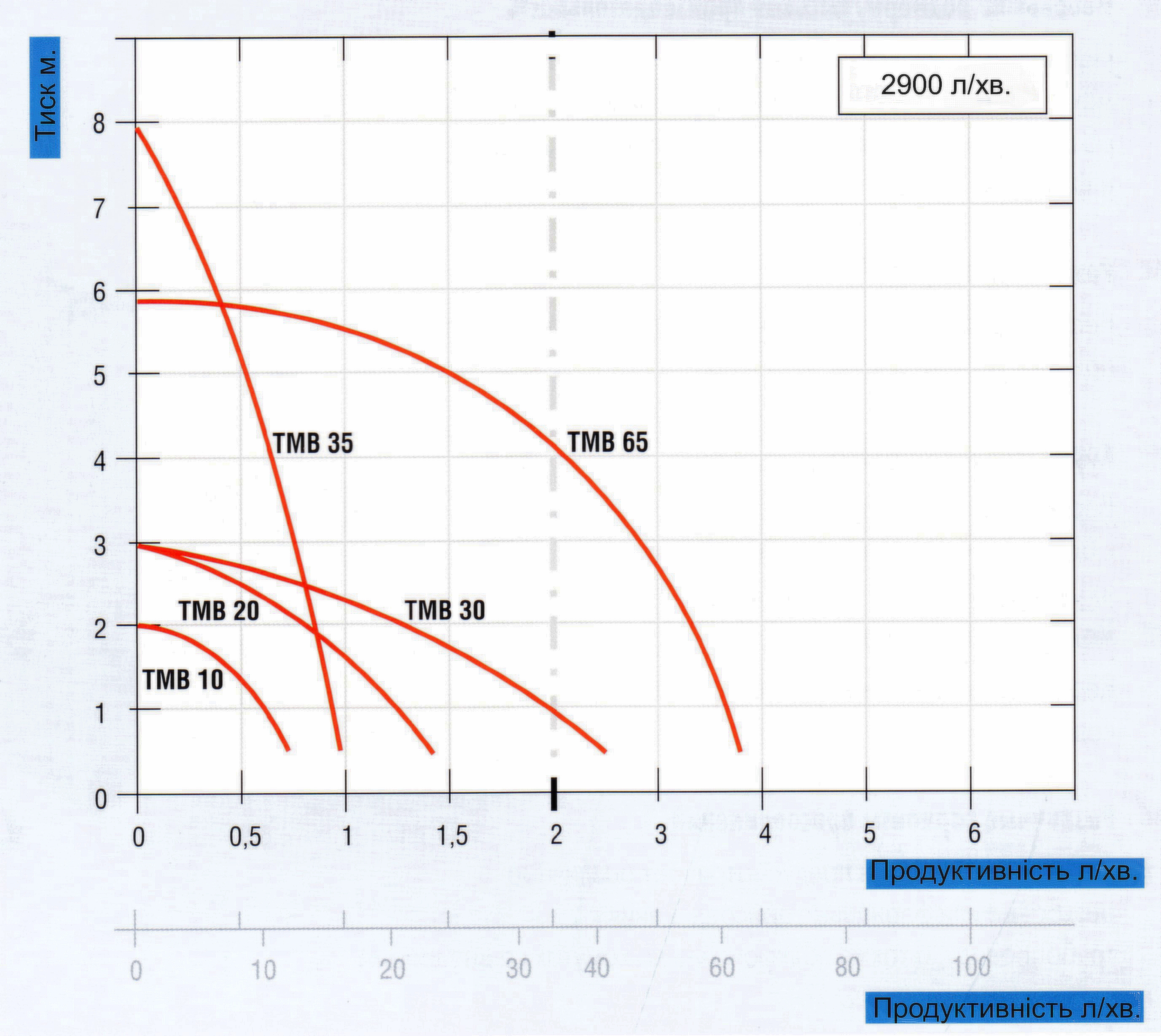

Графік продуктивності TMB

Тип

ТМВ 10

ТМВ20-30-35-65 ТМВ 35

Конструкція

WR WR GF
Корпус (равлик) PP (поліпропілен
армований скловолокном)
PP (поліпропілен
армований скловолокном)
ETCFE (фторопласт
армований вуглеволокном)
Корпус (задня частина)
Робоче колесо
Рідина, що перекачується 0 до +60 °C 0 до +60 °C  0 до +110 °C
Зовнішнє середовище 0 до +45 °C 0 до +45 °C 0 до +45 °C
Внутрішня структура N1 N1 N1
Підшипник ковзання - Rulon® Rulon®
Вал нерж. сталь кераміка кераміка
Опорна втулка Rulon® кераміка кераміка
Ущільнювальне кільце FPM FPM FPM
Болти нерж. сталь нерж. сталь нерж. сталь
Модель   TMB 10 TMB 20 TMB 30 TMB 35 TMB 65
Всмоктувальний патрубок BSP - G 3/4" AG G 3/4" AG G 1/2" AG G 1" AG
Напірний патрубок BSP   G 3/4" AG G 3/4" AG G 3/8" AG G 1" AG
Штуцер всмоктувальний (мм) 14 18 20 18 26
напірний (мм) 14 17 20 18 26
Потужність приводу (IEC) 50 Гц Вт 15 29 57 57 97
Тип приводу   Однофазний 230 В/50 Гц

Viton® та Kalrez® зареєстровані товарні знаки DuPont Performance Elastomers. Rulon® зареєстрований торговий знак Saint Gobain. AG = зовнішнє різьблення IG = внутрішнє різьблення
